叠片过滤器

叠片过滤器采用一组带精密沟槽的塑料叠片压紧作为过滤核心，支持压差和定时双模式全自动反冲洗，反洗时叠片松开并旋转，利用水压冲刷和离心力彻底清洗，单单元反洗仅需 10-30 秒，耗水极少。过滤精度覆盖 5-400μm，单单元流量 20-50m³/h，多单元并联可扩至数百 m³/h。8年的市场沉积让新乡宇清净化生产的叠片过滤器广泛应用于农业滴灌喷灌、工业循环水、中水回用、反渗透预处理等领域，支持根据客户工况非标定制。

一、产品概述

叠片过滤器（又称盘式过滤器、叠片式过滤器）是一种利用一组双面带不同方向沟槽的塑料盘片叠加压紧形成三维过滤通道的精密过滤设备。与传统网式过滤器仅靠单层滤网表面拦截不同，叠片过滤器的相邻盘片沟槽棱边交叉形成大量不规则通路，通路由外向里逐渐缩小，水中杂质被拦截在各个交叉点和通道内，纳污量远大于同面积的平面滤网，过滤精度也更高。

与传统过滤器需要停机人工拆解清洗不同，叠片过滤器实现了在线不停机自动反冲洗。当叠片通道内截留的杂质增多、进出水压差达到设定值（通常 0.05-0.15MPa）或到达设定时间时，控制系统自动切换水流方向，压紧的叠片松开，压力水从中心向外喷射并驱动叠片高速旋转，利用离心力和水流冲刷将截留的杂质彻底剥离并经排污口排出。反洗完成后叠片重新压紧，恢复过滤状态，全程无需人工干预，无需停机断水。

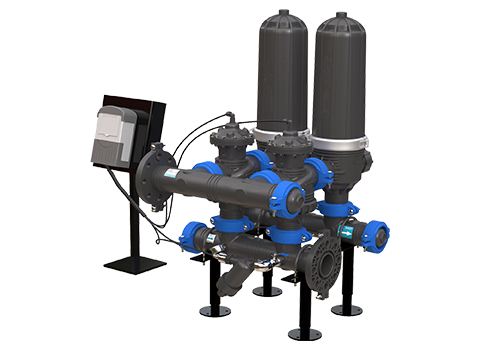

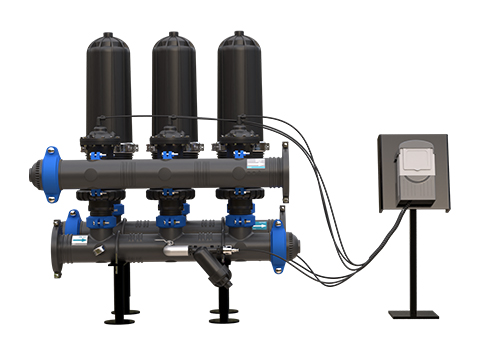

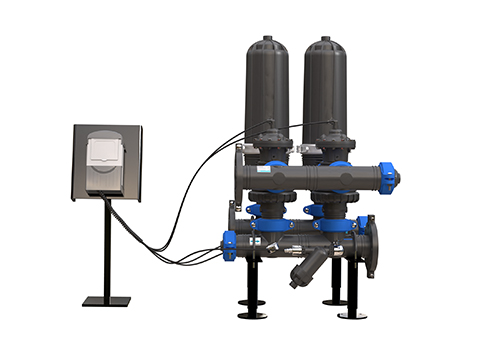

新乡宇清净化生产的叠片过滤器涵盖 2 寸、3 寸、4 寸等多种单元规格，过滤精度提供 5、20、40、50、80、100、120、150、200、400μm 等多种规格可选，单单元流量 20-50m³/h，支持 2-20 单元并联扩容，总流量可达数百 m³/h。外壳材质提供增强尼龙（RPA）、304 不锈钢、碳钢衬胶等选择，叠片材质为聚丙烯（PP）或增强尼龙（PA），可根据水质和工况灵活选配。

相关推荐：对于水质浊度较高、含泥沙较多的工况，可搭配浅层砂过滤器进行多级过滤；对于大流量、杂质以大颗粒为主的场景，可选用自清洗过滤器作为预处理。

二、工作原理

叠片过滤器的运行过程分为正常过滤、自动反冲洗、复位三个闭环阶段，全程自动化运行：

2.1 正常过滤阶段

待过滤介质由进水总管分配至各过滤单元，水流从叠片组外侧进入。叠片在弹簧和进水压力作用下紧密压紧，相邻叠片双面沟槽的棱边交叉形成大量不规则的三维过滤通道，通道截面由外向内逐渐缩小。水流通过这些通道时产生紊流，水中的悬浮物、泥沙、藻类、纤维、胶体等杂质被拦截在通道交叉点和叠片表面，洁净水从叠片组中心流出，经出水总管送出系统。

叠片过滤器的独特之处在于：杂质不仅被拦截在叠片外表面，还能深入到沟槽内部的三维通道中，纳污量是同面积平面滤网的 3-5 倍，过滤周期更长，反洗频率更低。

2.2 自动反冲洗阶段

随着过滤持续进行，叠片通道内截留的杂质逐渐增多，水流阻力增大，进出水压差逐渐升高。当压差达到设定值（通常 0.05-0.15MPa，可根据工况调整）或到达设定清洗周期（通常 1-24 小时可调）时，控制系统自动启动反冲洗程序。

反冲洗过程分为两个步骤：

• 叠片松开：控制系统切换三通阀，改变该单元的水流方向，同时释放叠片压紧力，叠片组松开，叠片之间形成间隙；
• 旋转冲洗：压力水从叠片组中心向外反向喷射，驱动叠片高速旋转，利用离心力将叠片沟槽内的杂质甩出，同时反向水流冲刷叠片表面，杂质随冲洗水经排污口快速排出。反洗耗时仅 10-30 秒。

采用多单元并联结构的设备，单个单元反洗时其余单元继续正常过滤，实现 24 小时不间断供水、不停机反冲洗，完全满足连续生产作业需求。反洗用水直接取自其他单元的过滤出水，无需外接反洗泵。

2.3 复位阶段

反冲洗完成后，三通阀自动切换，水流方向恢复，叠片在弹簧和水压作用下重新压紧，该单元即刻恢复正常过滤状态，随后依次对下一单元进行反洗，循环往复，始终保持叠片洁净通透，出水水质稳定。

工作流程示意：

进水 → 叠片组外侧 → 三维通道拦截杂质 → 中心流出 → 净水
                    ↓
              压差升高/定时到
                    ↓
        三通阀切换 → 叠片松开 → 反向喷水+叠片旋转
                    ↓
              排污口排出脏水
                    ↓
        叠片压紧 → 恢复过滤 → 下一单元依次反洗

技术文章：了解更多叠片过滤器与网式过滤器选型对比请参考过滤器选型指南。

三、核心产品优势

3.1 过滤精度高，纳污量大

叠片过滤器过滤精度覆盖 5-400μm，最低可达 5μm，可有效拦截细微悬浮物、藻类、胶体颗粒。三维沟槽通道结构使纳污量达到同面积平面滤网的 3-5 倍，过滤周期更长，反洗频率更低，特别适合含软性杂质、纤维状杂质的水质。

3.2 反洗速度快，耗水极少

单单元反洗仅需 10-30 秒，反洗耗水量仅为处理水量的 0.5%-1%，远低于砂滤器（3%-8%）和自清洗过滤器。以 3 寸单元为例，单次反洗耗水量约 0.1-0.2m³，按每天反洗 4 次计算，日耗水量仅 0.4-0.8m³，节水效果极其显著。

3.3 多单元并联，不间断供水

采用模块化多单元并联设计，反洗程序逐单元执行，某一单元反洗时其余单元继续正常过滤，系统总出水流量与水质不受影响，实现不停机在线清洗，完全满足农业灌溉、工业循环水等连续供水场景的需求。

3.4 全自动运行，零人工值守

搭载 PLC 智能控制系统，支持压差自动触发、定时自动清洗、手动控制三种模式切换，可根据水质杂质含量自适应调节反洗频率，全程无需人工拆解叠片、无需手动排污。系统可配置触摸屏显示运行状态、累计流量、反洗记录，并支持远程通讯接入上位机，大幅降低运维人力成本。

3.5 模块化设计，扩容灵活

设备以单个过滤单元为基本模块，可根据处理水量需求灵活组合 2-20 个单元并联，从几十 m³/h 到数百 m³/h 均可覆盖。后期如需扩容，只需增加过滤单元即可，无需更换整套设备，投资灵活，特别适合分期建设或流量逐步增长的项目。

3.6 材质轻便，耐腐蚀

过滤单元外壳采用增强尼龙（RPA）或不锈钢材质，叠片采用聚丙烯（PP）或增强尼龙（PA），重量轻、耐腐蚀、耐老化，正常使用寿命可达 5-8 年。适用于 pH 4-13 的宽范围水质，对弱酸弱碱、含氯离子水质均有良好耐受性。

四、核心技术参数

4.1 常规技术参数

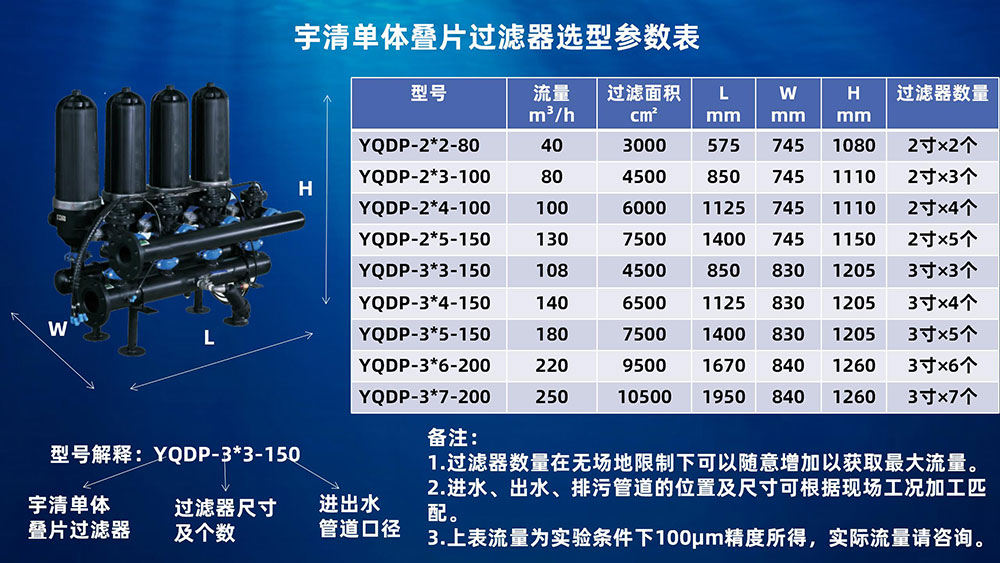

4.2 选型参数表

以上为常规型号参数，如需大流量款请看双体叠片过滤器、特殊精度、特殊材质可根据需求非标定制。

五、与其他过滤方式对比

很多客户选型时不清楚叠片过滤器和其他过滤方式的区别，下表从多个维度进行对比，帮助您选择合适的过滤设备：

表格

选型建议：

• 农业滴灌喷灌、水质含藻类和纤维 → 选叠片过滤器
• 水质好、仅需去除大颗粒、预算有限 → 选网式过滤器
• 要求出水浊度低（≤5NTU）、深度处理 → 选浅层砂过滤器
• 大流量、杂质以颗粒物为主、要求不停机 → 选自清洗过滤器
• 复杂工况可多级组合：网式 / 自清洗预处理 → 叠片精密过滤 → 浅层砂深度处理

六、应用领域及真实案例

6.1 应用领域

叠片过滤器凭借高精度过滤、快速反洗、模块化设计等优势，已广泛应用于以下行业和场景：

• 农业灌溉：农田滴灌、喷灌、温室大棚灌溉、水肥一体化系统前置过滤，保护滴头喷头不堵塞，是高标准农田和节水灌溉的标配设备
• 工业循环水：钢铁、化工、电力、炼油厂循环冷却水旁滤，去除悬浮物和生物粘泥，降低换热器结垢
• 中水回用：城市中水回用、工业废水深度处理，作为生物处理之后的过滤单元
• 膜处理预处理：反渗透（RO）、超滤（UF）、纳滤（NF）系统前置预处理，降低进水浊度和 SDI 值，保护膜元件
• 市政供水：自来水厂预处理、二次供水过滤、市政中水回用
• 食品饮料：矿泉水、纯净水、饮料生产用水预处理，不锈钢材质符合卫生要求
• 海水淡化：海水淡化 RO 系统前置过滤，去除悬浮物和海洋微生物
• 景观水：游泳池、景观湖、人工河循环过滤
• 畜牧养殖：养殖场饮水过滤、畜禽舍喷淋系统过滤

6.2 真实案例

案例 1：某大型农场滴灌系统

客户痛点：3000 亩农田滴灌系统以河道水为水源，进水浊度 15-30NTU，含泥沙、藻类和杂草碎屑，滴头频繁堵塞，每周需人工清理滴灌管，灌溉不均匀，作物产量受影响，每年更换滴头费用高。

解决方案：选用 6 单元 3 寸全自动叠片过滤器，总流量 300m³/h，过滤精度 120μm，增强尼龙外壳，压差 + 定时双模式控制，灌溉期间每 2 小时自动反洗一次。

运行效果：出水浊度≤2NTU，泥沙、藻类、纤维完全截留，滴头堵塞率降低 95% 以上，灌溉均匀度显著提升，每年节省滴头更换费用约 8 万元，人工清理费用减少约 3 万元，作物产量提升约 12%。

客户反馈：设备操作简单，反洗自动完成，灌溉期间不用专人盯着，彻底解决了河道水滴灌堵塞的老问题，比原来的网式过滤器好用太多。

案例 2：某化工厂循环水旁滤系统

客户痛点：循环水系统总循环量 5000m³/h，原采用浅层砂过滤器旁滤，反洗耗水量大，滤料易板结，维护麻烦，占地大，车间改造空间有限。

解决方案：改用 8 单元 3 寸叠片过滤器，总流量 320m³/h（占循环量 6.4%），过滤精度 80μm，304 不锈钢外壳，压差控制反洗，替代原有砂滤器。

运行效果：出水浊度稳定在 3NTU 以下，循环水浊度控制在 5NTU 以内，反洗耗水量降低 80%，无需更换滤料，维护工作量大幅减少，占地面积仅为原砂滤器的 1/3，设备运行稳定。

客户反馈：比原来的砂滤器好用太多，节水效果明显，占地小，安装方便，维护省心，适合车间改造项目。

案例 3：某反渗透（RO）系统预处理

客户痛点：RO 系统原水为市政中水，进水浊度 5-10NTU，含胶体和悬浮物，RO 膜污染严重，每 1-2 个月需化学清洗一次，膜使用寿命仅 2 年，运行成本高。

解决方案：在 RO 系统前增设 4 单元 3 寸叠片过滤器，总流量 200m³/h，过滤精度 20μm，304 不锈钢外壳，作为 RO 系统的精密预处理单元。

运行效果：出水浊度≤1NTU，SDI 值从原来的 8-10 降至 3 以下，RO 膜化学清洗周期从 1-2 个月延长至 6-8 个月，膜使用寿命从 2 年延长至 4 年以上，年节省膜更换费用和清洗费用约 15 万元。

客户反馈：叠片过滤器作为 RO 预处理效果很好，SDI 值稳定达标，膜清洗次数大幅减少，投资半年就收回了。

相关产品：农业灌溉场景也可选用农业灌溉过滤器；高浊度水质可搭配浅层砂过滤器进行多级过滤。

七、选型指南及计算示例

7.1 选型关键参数

选择叠片过滤器时，需重点确认以下参数：

1. 处理流量

根据系统总水量确定总流量，建议留 20%-30% 余量，避免长期满负荷运行导致压降过大。单单元流量：2 寸约 20-30m³/h，3 寸约 40-50m³/h，4 寸约 60-80m³/h。

2. 过滤精度

根据后端设备要求和水质杂质粒径确定过滤精度：

• 滴灌 / 微喷保护：建议 80-120μm
• 喷灌保护：建议 120-200μm
• 循环水旁滤：建议 50-100μm
• RO/UF 预处理：建议 20-50μm
• 粗过滤 / 大颗粒：建议 200-400μm

精度选择原则：在满足后端要求的前提下，尽量选择较低精度（数值较大），以减少反洗频率、延长过滤周期。精度选太高（数值太小）会导致压差上升快、反洗频繁。

3. 进水水质

• 浊度 / SS：进水浊度建议≤20NTU，过高需增设沉淀池或粗滤预处理；
• 杂质类型：叠片过滤器对颗粒物、纤维、藻类效果好，对溶解性物质、油类无效；
• 含油废水：必须先经隔油、气浮除油后才能进入叠片过滤器；
• pH 值：适用范围 4-13，超出需评估材质耐受性。

4. 单元数量计算

N = Q总 / Q单单元（向上取整）

选型注意：单元数量不宜少于 2 个（单单元反洗时系统停机），推荐 3 个及以上，保证反洗期间系统仍有充足过滤能力。大流量系统优先选用大规格单元（3 寸、4 寸）以减少单元数量、简化管路。

5. 材质选择

• 常规水处理、农业灌溉：增强尼龙（RPA）外壳即可，性价比最高，重量轻
• 腐蚀性介质、食品医药：304 不锈钢
• 高氯离子、海水：316L 不锈钢
• 大口径、高压工况：碳钢衬胶

6. 控制方式选择

• 基本型：定时反洗，适用于进水水质稳定的农业灌溉场景
• 标准型：压差 + 定时双控制，适用于大多数工业场景
• 高端型：PLC + 触摸屏 + 远程通讯，可接入 DCS，适用于大型工厂集中管控

7.2 选型计算示例

已知条件：

• 滴灌系统总流量：250m³/h
• 水源：河道水，浊度 15-30NTU
• 要求：保护滴头不堵塞
• 安装空间：有限
• 控制要求：全自动运行

选型步骤：

步骤 1：确定过滤精度

滴灌系统保护滴头，河道水含泥沙、藻类、纤维，选用 120μm 精度叠片，可有效拦截导致滴头堵塞的杂质，同时避免精度过高导致反洗频繁。

步骤 2：确定单元规格和数量

总流量 250m³/h，留 20% 余量按 300m³/h 选型。

选用 3 寸单元，单单元流量 50m³/h，所需单元数 = 300/50=6 个。

选用 6 单元 3 寸叠片过滤器，总流量 300m³/h，满足要求。6 单元并联的优势：一个单元反洗时其余 5 个继续过滤，总过滤能力仍有 250m³/h，满足系统需求；一台检修时其余 5 台可继续运行。

步骤 3：确定材质

农业灌溉，常规水质，选用增强尼龙（RPA）外壳，性价比最高，重量轻，安装方便。

步骤 4：确定控制方式

农业灌溉现场，有人值班但希望全自动运行，选用压差 + 定时双模式控制。压差设定 0.08MPa，定时设定 2 小时（灌溉期间），两种方式任一触发即反洗。

最终选型：6 单元 3 寸全自动叠片过滤器，精度 120μm，增强尼龙外壳，总流量 300m³/h，压差 + 定时双模式控制。

八、安装与维护说明

8.1 安装注意事项

1. 设备应安装在水平基础上，基础平整，设备周围预留不少于 500mm 的检修空间，顶部预留叠片拆装空间（建议≥800mm）；
2. 进水、出水、排污管路应设置法兰或活接，便于设备拆卸维护。进水管建议安装 Y 型过滤器或网式粗滤器，防止大颗粒杂质、石子进入叠片单元造成损坏；
3. 各单元进出水管应安装手动阀门，便于单单元隔离检修。排污管应独立排放，管径不小于设备排污口径，反洗废水引至排水沟或废水收集池；
4. 控制箱应安装在干燥、通风、无腐蚀性气体的位置，防护等级不低于 IP54。电源接线应可靠接地；
5. 设备进出口应安装压力表，便于观察压差变化。进水口建议安装排气阀，运行初期排出管路空气；
6. 叠片安装：检查叠片数量和精度是否符合要求，叠片方向一致（有标记面朝上），装入中心杆后确保压紧弹簧到位，端盖拧紧密封；
7. 设备安装完成后应进行水压试验，缓慢升压至工作压力，检查各连接处无渗漏。

8.2 日常维护

1. 运行巡检：每日检查设备运行状态，记录各单元进出口压力、总流量、出水水质，观察反洗程序是否正常执行、反洗排水是否清澈；
2. 定期排气：系统长期停运后重新启动时，应打开排气阀排出管路和单元内空气，避免气阻影响过滤效果；
3. 叠片检查：每 3-6 个月拆开一个单元检查叠片状态，查看叠片有无破损、变形、堵塞严重无法反洗干净的情况，发现损坏及时更换；
4. 叠片清洗：如发现叠片表面有生物膜、水垢或顽固杂质无法通过反洗清除，可拆下叠片用弱酸（如柠檬酸）浸泡后用清水冲洗干净，严禁用硬刷刷洗以免损坏沟槽；
5. 密封圈检查：每年检查各密封件有无老化、变形、漏水，发现损坏及时更换；
6. 阀门维护：定期检查反洗阀动作是否灵活，有无堵塞或泄漏；
7. 仪表校准：每年对压差传感器、压力表进行校准，确保监测数据准确；
8. 长期停用：应排空腔体内存水，保持设备内部干燥，防止冻裂和生物滋生；冬季停用注意防冻；
9. 叠片更换周期：正常工况下叠片使用寿命 5-8 年，具体根据水质和运行状况确定。

九、常见故障排查

叠片过滤器运行过程中可能遇到以下故障，下表列出常见故障、原因及解决方法，方便客户自行排查：

如遇以上方法无法解决的故障，请及时联系新乡宇清净化售后服务团队，我们将在 24 小时内响应，提供技术支持。

十、常见问题

Q1：叠片过滤器反冲洗时会断水吗？

A：不会。采用多单元并联设计，反洗程序逐单元执行，某一单元进入反洗状态时其余单元继续正常过滤，系统总出水流量与水质不受影响，实现不停机在线清洗，全程不中断供水。只有单单元结构的设备反洗时会短暂断水，选型时建议选择 2 单元及以上并联结构。

Q2：反冲洗耗水量大吗？

A：极小。单单元反洗仅需 10-30 秒，反洗水耗不超过处理水量的 1%，是所有过滤器中反洗耗水量最低的设备之一。以 6 单元 3 寸系统为例，单单元反洗耗水量约 0.15m³，每天反洗 4 次，日耗水量仅 3.6m³，占日处理水量的比例不到 0.5%，节水效果极其显著。

Q3：叠片需要经常更换吗？

A：不需要。叠片采用聚丙烯（PP）或增强尼龙（PA）材质，耐冲刷、耐腐蚀、不易破损，正常使用寿命可达 5-8 年。日常运行中叠片可反复反洗复用，无需频繁更换。只有在叠片破损、变形、沟槽磨损严重或被顽固杂质堵塞无法清洗干净时才需要更换。

Q4：叠片过滤器和网式过滤器怎么选？

A：主要看水质和精度要求：

• 叠片过滤器：过滤精度更高（最低 5μm），纳污量更大（三维通道），对软性杂质、纤维、藻类捕捉能力强，反洗更彻底，但价格比网式高，适合水质复杂、含藻类纤维、要求高精度的场景
• 网式过滤器：结构简单、价格低、好清洗，但纳污量小（表面过滤），对软杂质和纤维效果差，精度一般最低 50μm，适合水质好、仅需去除大颗粒、预算有限的场景

农业滴灌喷灌建议优先选叠片过滤器，对藻类和纤维的拦截效果远好于网式，滴头堵塞率更低。

Q5：叠片过滤器可以处理高浊度水吗？

A：进水浊度建议≤20NTU。浊度过高会导致叠片快速堵塞、反洗频繁，影响过滤效率。高浊度水（如河道水、矿井水、钢厂浊环水）应先经沉淀池、混凝反应池或网式粗滤器预处理，将浊度降至 20NTU 以下后再进入叠片过滤器，可大幅延长过滤周期、减少反洗频率。

Q6：过滤精度怎么选？是不是越高越好？

A：不是。精度选择应根据后端要求确定，在满足要求的前提下尽量选较低精度（数值较大）。精度选太高（数值太小）会导致：压差上升快、反洗频繁、反洗耗水量增加、叠片容易堵塞。例如滴灌保护选 120μm 即可，没必要选 20μm；RO 预处理选 20-50μm 即可，选 5μm 会导致反洗极其频繁。

Q7：可以非标定制吗？

A：可以。新乡宇清净化支持非标定制，包括特殊流量、特殊精度（如 10μm、30μm 等非常规精度）、特殊材质（316L 不锈钢、碳钢衬胶）、防爆电控、特殊接口尺寸、特殊安装方式、立式 / 卧式布置等，可根据客户工况需求定制生产。定制周期一般 10-20 天，具体根据定制内容确定。

Q8：叠片过滤器需要配置反洗水泵吗？

A：不需要。多单元并联设计的叠片过滤器，反洗用水直接取自其他正在过滤的单元的出水，利用系统自身压力进行反洗，无需额外配置反洗水泵和反洗水箱。只有单单元结构或系统压力不足（＜0.2MPa）时，才需要考虑配置反洗水泵。

十一、售后服务

新乡市宇清流体净化技术有限公司始终坚持 "一次合作，终身服务" 的宗旨，建立了完善的售前、售中、售后服务体系，为客户提供全流程技术支持和保障。

11.1 售前服务

• 免费技术咨询：专业工程师团队提供叠片过滤器选型咨询，根据客户水质、流量、精度、压力等工况参数推荐合适型号和单元数
• 现场勘查：针对大型项目或复杂工况，可提供现场勘查服务，制定个性化过滤解决方案
• 技术方案：免费提供设备参数表、安装尺寸图、工艺流程图、管路布置图等技术资料
• 精度测试：可根据客户需求提供不同精度叠片样品进行过滤效果测试，验证出水水质

11.2 售中服务

• 生产跟踪：订单生产过程中定期向客户反馈生产进度，确保按时交货
• 出厂检验：每套叠片过滤器出厂前严格进行水压试验、电控测试、试运行检验，确保产品质量
• 发货通知：设备发货后及时通知客户物流信息，提供发货清单、合格证、使用说明书、叠片精度证明等随货资料
• 安装指导：设备到达现场后，可通过电话、视频等方式指导客户安装调试，大型项目可安排技术人员现场指导安装和调试

11.3 售后服务

• 质保期：叠片过滤器整机质保一年，质保期内非人为损坏的零部件免费更换；叠片属于耗材，不在质保范围内，但提供质量保证
• 维修服务：质保期外提供终身维修服务，仅收取零部件成本费和人工差旅费
• 配件供应：长期供应原厂配件，包括 PP/PA 叠片（各精度）、密封圈、反洗阀、压差传感器、电控元件、中心杆等，确保设备长期稳定运行
• 技术培训：可提供设备操作、日常维护、常见故障排查、叠片更换等技术培训
• 远程支持：提供 7×24 小时电话技术支持，紧急问题 2 小时内响应，48 小时内给出解决方案

11.4 服务承诺

• 设备出厂前 100% 试压试漏，确保无泄漏
• 常规型号 7-10 天交货，非标定制 10-20 天交货
• 质保期内出现质量问题，免费维修或更换
• 终身提供技术咨询和配件供应服务
• 客户投诉 24 小时内响应，72 小时内处理完毕
