叠片过滤器的工作原理

叠片过滤器的工作原理是通过双面带有沟槽的滤片通过弹簧力的作用紧密叠加在一起，利用相邻滤片间沟槽及形成的交叉点拦截杂质。该设备可实现全自动反冲洗的功能，下面将为您详细介绍设备在过滤状态及反冲洗状态时的工作流程。

叠片过滤器参数

过滤方式：叠片间沟槽间隙

清洗类型：离心式反冲洗

控制方式：自动型、手动型

壳体材质：尼龙加玻纤增强材料

管道材质：塑料、碳钢、不锈钢

滤片材质：pp、增强尼龙

过滤精度：20μm、50μm、100μm、130μm、200μm

进出口径：DN50-DN300

工作流量：10-600m³/h

工作压力：Max 1.0Mpa

进水压力：＞0.3Mpa

叠片过滤器运行状态

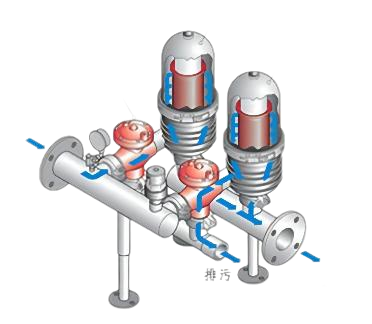

设备由三通阀控制进水、出水及反洗排污功能。如上图所示：叠片过滤器在过滤运行状态，滤片在弹簧作用下被叠加并压紧，原水由进水口通过滤片外部进入到滤片内部中，杂质被相邻滤片沟槽和间隙所拦截。过滤后的净水从出水口排出。

叠片过滤器反冲洗状态

通过三通阀改变进水方向，过滤状态下的出水口变成进水口，进水口变为排污口。水从叠片内部进入，在水力的作用下将弹簧顶起，此时叠片没有弹簧力的作用，相互间间隙变大并沿着水流方向做高速旋转。被拦截在相邻叠片沟槽的杂质由于水流和离心力的作用被带出系统，完成反冲洗。

叠片过滤器在做反冲洗时，采用逐一对各个过滤单元进行清洗，如下图所示：清洗第一个单元的反洗进水是由其余单元过滤后的水构成，这样则无需外接水源进行反洗功能。操作更加便捷。由于其结构独特的设计，反洗时耗水量也是极低的。
