加药装置

加药装置是新乡市宇清流体净化技术有限公司主打水处理辅助设备，由溶药箱、搅拌器、计量泵、液位计、安全阀、背压阀、电控箱集成一体化，实现水处理药剂的自动配制和精确投加。设备药箱容积 50-5000L，计量泵流量 1-500L/h，投加精度 ±1%，支持 PAC、PAM、阻垢剂、缓蚀剂、杀菌剂、还原剂、pH 调节剂等各种药剂。我们做了 8 年加药装置，累计交付 600 多套，客户复购率超过 45%，广泛应用于污水处理、反渗透、循环水、锅炉、市政环保等领域，支持根据药剂种类和投加点非标定制。

一、产品概述

加药装置（又称加药系统、自动加药设备）是水处理系统中投加化学药剂的专用设备。水处理过程中需要投加各种药剂：污水处理投加 PAC/PAM 絮凝，反渗透投加阻垢剂，循环水投加缓蚀剂和杀菌剂，锅炉投加磷酸盐和联氨，pH 调节投加酸碱。人工投加存在剂量不准、劳动强度大、水质波动大等问题，加药装置实现自动配药、精确投加，是水处理系统的标准配套设备。

一套完整的加药装置由四部分组成：

• 溶药系统：PE 或不锈钢药箱，带搅拌器，将固体或液体药剂配制成一定浓度溶液；
• 计量系统：计量泵（电磁隔膜 / 机械隔膜 / 液压隔膜），按设定流量精确投加；
• 控制系统：电控箱，手动 / 时间自动 / 流量联动 / 水质闭环控制；
• 辅助系统：液位计、安全阀、背压阀、阻尼器、Y 型过滤器、脉冲缓冲器。

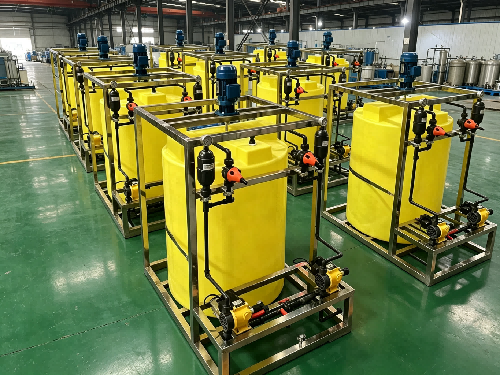

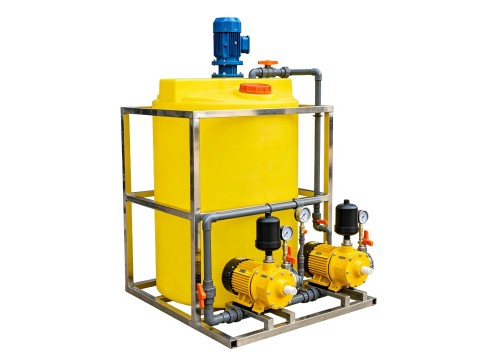

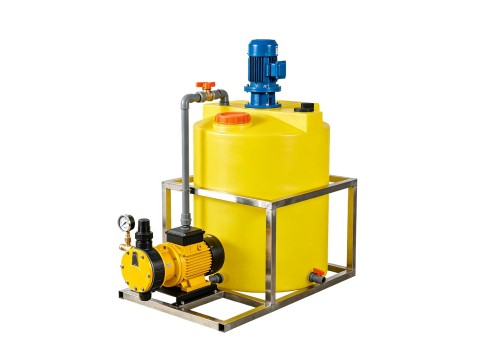

新乡宇清净化加药装置涵盖单罐单泵、单罐双泵（一用一备）、双罐双泵（两种药剂）、三腔式（溶药 / 熟化 / 储药，PAM 专用）等多种配置，药箱 PE 或 304 不锈钢，计量泵可选国产南方泵 / 力高或进口米顿罗 / 帕斯菲达，控制方式可选手动、时间自动、PLC 自动、pH/ORP 闭环。

相关推荐：反渗透设备推荐配套阻垢剂加药装置；污水处理推荐配套 PAC/PAM 加药装置。

二、工作原理

2.1 配药过程

将固体药剂（如 PAC、PAM 粉末）或液体药剂倒入药箱，按比例加入清水，搅拌器启动搅拌 30-60 分钟，使药剂充分溶解均匀，配成一定浓度的溶液。PAM 等高分子药剂需熟化 30-60 分钟，避免结块。

2.2 投加过程

计量泵从药箱吸入药液，按设定流量（冲程长度和频率可调）加压后，通过管路投加到加药点（如反应池、RO 进水管、循环水泵吸入口）。计量泵流量可手动调节，也可根据流量信号或水质信号自动调节。

2.3 控制方式

• 手动控制：人工启动 / 停止计量泵，适合小流量、间断加药；
• 时间自动：按设定时间间隔自动启停，如每运行 10 分钟停 5 分钟；
• 流量联动：根据主水流量信号自动调节加药量（比例加药），水量大时多加，水量小时少加；
• 水质闭环：根据 pH、ORP、余氯、电导率在线仪表信号自动调节加药量，如 pH 低自动加碱，余氯低自动加氯。

工作流程示意：

药剂+清水 → 药箱 → 搅拌器搅拌30min → 配成药液
                              ↓
                    计量泵按设定流量投加
                              ↓
              加药点（反应池/RO进水/循环水）

技术文章：加药装置选型计算与药剂投加量参考请参考加药选型指南。

三、核心产品优势

3.1 一体化集成，安装方便

加药装置将药箱、搅拌器、计量泵、阀门、电控箱集成在一个底座上，出厂前组装调试完毕，现场只需接进出药管和电源即可使用，无需现场组装，安装简单。

3.2 计量精确，投加稳定

计量泵投加精度 ±1%，流量可在 0-100% 范围内无级调节。相比人工投加，剂量更准、水质更稳，避免药剂浪费或投加不足。进口米顿罗 / 帕斯菲达泵重复精度可达 ±0.5%。

3.3 全自动运行，无人值守

PLC 全自动控制，可按时间、流量、水质信号自动投加。药箱低液位自动报警，计量泵故障自动切换备用泵。日常只需定期配药和巡检，无需专人值守。

3.4 药剂通用，配置灵活

一套加药装置可投加 PAC、PAM、阻垢剂、缓蚀剂、杀菌剂、还原剂、酸碱等各种水处理药剂。根据药剂腐蚀性选择泵头材质（PVC/PVDF/ 不锈钢 / 衬四氟），适用范围广。

3.5 安全可靠，防漏防溢

药箱带液位计和低液位报警，计量泵带安全阀和背压阀，防止超压。酸碱药剂选耐腐蚀材质，整机密封防漏。电控箱带过载保护、短路保护，运行安全。

3.6 非标定制，适配各种工况

根据药剂种类、投加量、控制要求、现场条件非标定制。小到 100L 单罐单泵，大到 5000L 双罐双泵全自动闭环，各种工况都能满足。

四、核心技术参数

4.1 常规技术参数

4.2 常用型号参数对比

双罐双泵型（两种药剂）为单罐流量 ×2，三腔式 PAM 自动制备装置另列。

五、与其他加药方式对比

选型建议：

• 小型 RO 系统：JY-100/JY-200，阻垢剂加药
• 污水处理站：JY-500/JY-1000，PAC/PAM 加药
• 循环水系统：JY-300/JY-500，缓蚀剂 + 杀菌剂
• 大型污水厂 / 市政：JY-2000 以上，全自动闭环
• 要求高精度：选米顿罗 / 帕斯菲达液压隔膜泵

六、应用领域及真实案例

6.1 应用领域

加药装置凭借自动配药、精确投加、运行稳定等优势，已广泛应用于：

• 污水处理：PAC 聚合氯化铝絮凝、PAM 聚丙烯酰胺助凝加药
• 反渗透：阻垢剂加药，防止 RO 膜结垢
• 循环水：缓蚀剂、杀菌剂、阻垢剂加药，保护管道和换热器
• 锅炉给水：磷酸盐加药（防垢）、联氨加药（除氧）
• 自来水厂：混凝剂、消毒剂、pH 调节剂加药
• 印染化工：pH 调节、脱色剂、还原剂加药
• 中水回用：絮凝剂、杀菌剂加药
• 泳池景观：消毒剂、pH 调节剂加药
• 油田回注水：缓蚀剂、防垢剂加药

6.2 真实案例

案例 1：某污水处理站 PAC/PAM 自动加药

客户痛点：污水处理站处理量 100m³/h，人工投加 PAC 和 PAM，剂量不准，出水水质波动大，絮凝效果时好时坏，工人劳动强度大。

解决方案：选用 2 套 JY-1000 加药装置，一套加 PAC（500L 药箱，10% 浓度），一套加 PAM（1000L 三腔式自动制备，0.2% 浓度），计量泵一用一备，流量联动控制（按进水流量比例投加）。

运行效果：PAC 投加量 20mg/L、PAM 投加量 1mg/L 精确投加，絮凝效果稳定，出水 SS 从 20mg/L 降到 5mg/L 以下。工人只需每天配药一次，劳动强度大减。药剂浪费减少 20%，年节约药剂费用约 3 万元。

客户反馈：自动加药比人工投加稳定太多，出水水质达标，工人轻松。

案例 2：某反渗透系统阻垢剂加药

客户痛点：反渗透系统进水硬度高，之前未加阻垢剂，RO 膜 3 个月就结垢，化学清洗频繁，膜寿命短。

解决方案：选 1 套 JY-200 阻垢剂加药装置，200L PE 药箱，电磁隔膜计量泵 0-10L/h，按 RO 进水流量 3-5mg/L 投加阻垢剂。

运行效果：RO 膜结垢明显减轻，化学清洗周期从 3 个月延长到 12 个月，RO 膜寿命从 1.5 年延长到 3 年以上，年节约膜更换和清洗费用约 8 万元。

客户反馈：一套加药装置才几千元，换来 RO 膜寿命翻倍，太值了。

案例 3：某循环水冷却水系统加药

客户痛点：工厂循环冷却水量 2000m³，采用浅层砂过滤器进行循环过滤。人工投加缓蚀剂和杀菌剂，剂量不准，换热器结垢和菌藻滋生，每年清洗换热器 2 次。

解决方案：选 2 套 JY-500 加药装置，一套加缓蚀阻垢剂，一套加氧化性杀菌剂（次氯酸钠），流量联动 + 定时投加，自动控制。

运行效果：缓蚀剂和杀菌剂精确投加，循环水水质稳定，换热器 3 年未结垢，菌藻得到控制。年节约清洗费用和补水费用约 5 万元。

客户反馈：自动加药后循环水系统稳定运行，不用频繁清洗换热器。

相关产品：加药装置为反渗透、污水处理、循环水系统的标准配套设备。

七、选型指南及计算示例

7.1 选型关键参数

1. 药剂种类

不同药剂决定药箱和泵头材质：

• PAC/PAM/ 阻垢剂：PE 药箱 + PVC 泵头；
• 酸碱（HCl/NaOH）：PE 药箱 + PVDF / 衬四氟泵头；
• 强腐蚀药剂：不锈钢 / 衬四氟材质。

2. 投加量计算

投加量（L/h）= 处理水量（m³/h）× 投加浓度（mg/L）÷ 药剂浓度（%）÷1000

举例：处理水 100m³/h，PAC 投加 20mg/L，配成 10% 浓度， 投加量 = 100×20÷10÷1000=0.2L/h=200mL/h。 选计量泵流量 0-1L/h 即可（留余量）。

3. 药箱容积

药箱按 1-7 天药量设计：

• 小剂量（阻垢剂）：100-200L，补药一次用 7 天；
• 中剂量（PAC）：500-1000L，补药一次用 3-5 天；
• 大剂量（PAM）：1000-2000L，三腔式自动制备。

4. 控制方式

• 小系统：手动 / 时间自动，经济实用；
• 中等系统：流量联动，按水量比例投加；
• 大系统：pH/ORP/ 余氯闭环，自动调节水质。

5. 计量泵品牌

• 国产南方 / 力高：性价比高，适合一般水处理；
• 米顿罗 / 帕斯菲达：进口，精度高、稳定，适合大型和关键系统。

7.2 选型计算示例

已知条件：

• 污水处理站处理水量 100m³/h；
• 投加 PAC 絮凝剂，投加量 20mg/L；
• 配成 10% 浓度溶液；
• 要求自动投加，按流量比例。

选型步骤：

步骤 1：计算投加量

PAC 投加量 = 100m³/h×20mg/L=2000g/h=2kg/h。 配成 10% 浓度（100g/L），药液流量 = 2000g/h÷100g/L=20L/h。

步骤 2：选计量泵

选机械隔膜计量泵，流量 0-50L/h（留余量），压力 0.7MPa，泵头 PVC。一用一备配置（双泵），主泵故障自动切换备用泵。

步骤 3：选药箱

日用药量 = 20L/h×24h=480L / 天。选 500L 药箱，配一次药用约 1 天。考虑工人每天配药，500L 合适。药箱 PE 材质，带搅拌器 0.55kW，带低液位报警。

步骤 4：选控制方式

按进水流量信号联动控制计量泵冲程，水量大时自动增大投加量，水量小时减少，实现比例投加。PLC 控制，触摸屏显示流量和液位。

步骤 5：选辅助系统

配安全阀、背压阀、Y 型过滤器、脉冲阻尼器，确保计量泵稳定运行。

最终选型：JY-1000 PAC 加药装置，500L PE 药箱，机械隔膜计量泵 0-50L/h 一用一备，流量联动控制，搅拌器 0.55kW。

八、安装与维护说明

8.1 安装注意事项

1. 加药装置安装在室内通风干燥处，环境温度 5-45℃，避免阳光直射和冰冻；
2. 设备水平放置，药箱接地，附近有排水地漏（清洗药箱用）；
3. 吸药管插入药箱底部，距底 5-10cm，避免吸空；出药管接到加药点，尽量缩短距离；
4. 计量泵吸入高度不超过 1.5m，否则会吸不上药；
5. 电源 220V/380V，接地可靠，酸碱药剂附近注意防腐蚀；
6. 首次使用前检查管路连接是否正确，阀门开关位置。

8.2 日常维护

1. 每天检查药箱液位，及时配药补药，低液位报警时及时补充；
2. 每周检查计量泵出药情况，观察泵头是否有气泡、出药是否稳定；
3. 每月清洗 Y 型过滤器和吸药阀，防止堵塞；
4. 每季度检查计量泵冲程和流量，校准计量精度；
5. PAM 等高分子药剂注意熟化时间，避免未熟化就投加；
6. 酸碱药剂注意防腐蚀，穿戴防护用品；
7. 长期停用时清洗药箱和管路，排空药液。

九、常见故障排查

表格

十、常见问题

Q1：加药装置加什么药？

A：视用途定。污水处理加 PAC/PAM，反渗透加阻垢剂，循环水加缓蚀剂和杀菌剂，锅炉加磷酸盐，pH 调节加酸碱。我们根据工艺推荐药剂和投加量。

Q2：加药装置药箱选多大？

A：按 1-7 天药量设计。小剂量（阻垢剂）100-200L，中剂量（PAC）500-1000L，大剂量（PAM）1000-2000L。配药太频繁工人麻烦，药箱太大占地方。

Q3：计量泵一用一备有必要吗？

A：关键系统建议一用一备。单泵坏了系统就停加药，双泵自动切换不影响生产。小型系统单泵即可，关键系统双泵。

Q4：米顿罗和国产泵差多少钱？

A：米顿罗 / 帕斯菲达价格约为国产南方 / 力高的 3-5 倍。国产泵满足一般水处理，进口泵适合高精度、关键、连续运行场合。

Q5：PAM 为什么要三腔式？

A：PAM（聚丙烯酰胺）是高分子，直接倒药箱会结团、溶解不好。三腔式自动制备装置分溶药、熟化、储药三腔，自动进料、自动熟化，药液均匀不结团。

Q6：加药装置可以远程监控吗？

A：可以。PLC + 触摸屏，支持 4-20mA 信号、RS485 通讯、远程监控，可接入工厂 DCS 或 SCADA 系统。

Q7：加药装置投加量怎么算？

A：投加量 = 水量 × 投加浓度 ÷ 药液浓度。我们根据水量和水质帮客户计算，选型时会给出推荐投加量和药箱大小。

Q8：加药装置多久清洗一次？

A：药箱每 3-6 个月清洗一次，防止沉淀和滋生细菌。PAM 药箱每月清洗，防止挂壁。计量泵每季度校准一次流量。

十一、售后服务

新乡市宇清流体净化技术有限公司始终坚持 "一次合作，终身服务"。

11.1 售前服务

免费工艺咨询、药剂投加量计算、加药方案设计、设备布置图。

11.2 售中服务

生产跟踪、出厂试机、发货通知、安装指导、调试培训。

11.3 售后服务

整机质保一年，计量泵按厂家质保；质保期外终身维修；长期供应计量泵、单向阀、隔膜、药箱等配件；7×24 小时电话支持。

11.4 联系方式

咨询电话：15903037828（微信同号） 邮箱：xxyqjh@163.com 地址：河南省新乡市牧野区牧野大厦 1310 工作时间：周一至周六 8:00-18:00
