循环水旁滤器

循环水旁滤器是工业循环冷却水系统中控制水质、保障换热效率的核心设备。新乡宇清净化生产的循环水旁滤器以浅层砂过滤器为主体，采用多罐并联 + 气水联合反洗工艺，将循环水量的 2%-5% 引出过滤后再送回系统，可将循环水浊度从 10-20NTU 稳定控制在 3NTU 以下，有效降低换热器结垢与腐蚀风险，提升系统浓缩倍数，减少补充水和排污量。我们做了 8 年循环水旁滤设备，累计为钢铁、化工、电力等行业交付多套旁滤系统，客户复购率超过 35%。

一、产品概述

循环水旁滤器（又称旁滤装置、侧流过滤器）是一种安装在循环冷却水系统旁路上的过滤设备，通过抽取部分循环水进行过滤净化，再送回系统，逐步降低整个循环水系统的浊度和悬浮物含量。

在工业循环冷却水系统中，水在循环过程中会不断积聚空气中的尘埃、冷却塔剥落的生物膜、管道腐蚀产物及补充水带入的悬浮物，导致循环水浊度升高。浊度升高会加速换热器结垢、降低换热效率、增加腐蚀风险，同时迫使系统加大排污量、降低浓缩倍数，造成水资源浪费。设置旁滤器后，可在不影响主系统供水的前提下，持续过滤净化循环水，将浊度控制在合理范围内。

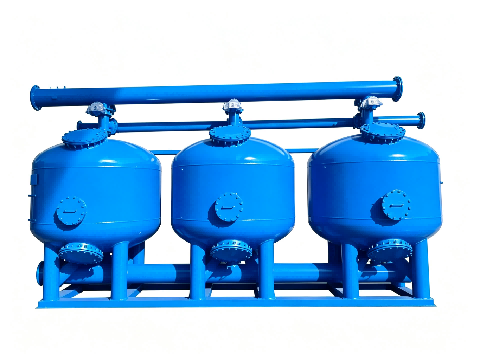

新乡宇清净化生产的循环水旁滤器以浅层砂过滤器为核心过滤单元，滤层厚度 300-500mm，滤速 8-15m/h，出水浊度≤0.1NTU。采用多罐并联设计，单罐反洗时其余罐体继续过滤，系统不停机。旁滤量可根据循环水量灵活配置，单罐流量 5-300m³/h，多罐并联可覆盖数千 m³/h 的旁滤需求。

二、工作原理

循环水旁滤器的运行分为过滤和反洗两个过程：

2.1 过滤过程

从循环水系统总回水管或冷却塔水池中抽取 2%-5% 的循环水，经旁滤泵（或利用系统余压）送入旁滤器进水总管，均匀分配至各过滤单元。水流经顶部布水器均匀分散后，自上而下穿透石英砂滤料层，水中的悬浮物、胶体、生物膜碎屑等杂质被截留在砂粒间隙中，净化后的水经底部集水器汇集，送回循环水系统。

2.2 反洗过程

随着过滤进行，滤层截留的杂质增多，进出水压差逐渐升高。当压差达到 0.05-0.08MPa 或到达设定时间（通常 8-24 小时）时，系统自动启动反洗。采用气水联合反洗：先通气 2-3 分钟搅动滤料、摩擦剥离杂质，再气水同洗，最后水漂洗 3-5 分钟将脏水排出。单罐反洗时其余罐继续过滤，总供水不中断。反洗水取自其他罐的过滤出水，无需额外反洗泵。

三、核心优势

1. 有效控制循环水浊度，出水浊度≤0.1NTU，循环水浊度可稳定在 3NTU 以下，减少换热器结垢。
2. 提升浓缩倍数，减少排污。旁滤后循环水水质改善，浓缩倍数可从 3 倍提升至 5 倍以上，年节约补充水可达 10 万 m³ 以上（以 8000m³/h 循环水量为例）。
3. 多罐并联不停机，单罐反洗时其余罐继续过滤，不影响循环水系统正常运行。
4. 全自动运行，压差 + 定时双模式控制，无需人工值守，可接入 DCS 系统集中监控。
5. 节水节能，气水联合反洗耗水量≤3% 处理水量，反洗水取自系统自身出水，无需额外反洗泵和水箱。
6. 降低化学药剂消耗，循环水浊度降低后，阻垢剂、杀菌剂等药剂用量可减少 20%-30%。

四、技术参数

表格

五、旁滤量计算与选型

旁滤量是选型的关键参数，计算公式：

Q旁滤 = Q循环 × (2%~5%)

选型步骤：

1. 确定循环水量 Q 循环；
2. 按 2%-5% 计算旁滤量，水质差取高值，水质好取低值；
3. 留 10%-20% 余量确定设备总流量；
4. 按单罐流量 80-120m³/h（Φ1600 罐）计算所需罐数，推荐不少于 3 罐（保证反洗和检修时仍有足够过滤能力）。

示例：循环水量 8000m³/h，旁滤量取 4% 即 320m³/h，留 20% 余量按 384m³/h 选型，选用 4 罐 Φ1600 浅层砂过滤器并联，单罐流量 100m³/h，总流量 400m³/h。

六、应用案例

某化工厂循环水系统总循环量 8000m³/h，原循环水浊度 8-15NTU，换热器每 3 个月化学清洗一次，浓缩倍数 3 倍。配置 4 罐 Φ1600 循环水旁滤器后，旁滤量 400m³/h（占 5%），出水浊度稳定 0.5NTU 以下，循环水浊度控制在 3NTU 以内，换热器清洗周期延长至 12 个月，浓缩倍数提升至 5 倍，年节约补充水约 12 万 m³，减少药剂用量 30%，投资不到一年收回。

七、常见问题

Q：旁滤器需要一直运行吗？

A：建议 24 小时连续运行，持续过滤净化循环水。也可根据浊度间歇性运行，但连续运行效果更好。

Q：旁滤量取多少合适？

A：一般取循环水量的 2%-5%。水质差、浊度高、浓缩倍数要求高时取 4%-5%；水质好、浊度低时取 2%-3%。

Q：旁滤器反洗水排到哪里？

A：反洗废水含悬浮物较多，一般排至污水处理系统或沉淀池，处理后可回用。也可根据环保要求排放。

Q：安装旁滤器后可以完全不排污吗？

 A：不能。旁滤器主要去除悬浮物，循环水中的溶解盐类仍需通过排污控制浓缩倍数。但旁滤后排污量可大幅减少。

八、售后服务

新乡宇清净化提供售前选型咨询、现场勘查、技术方案，售中生产跟踪、出厂检验、安装指导，售后整机质保一年、终身维修、原厂配件长期供应。7×24 小时电话技术支持，紧急问题 2 小时响应。

咨询电话：15903037828（微信同号） 地址：河南省新乡市牧野区牧野大厦 1310
