自清洗过滤器

自清洗过滤器是新乡市宇清流体净化技术有限公司主打过滤设备，采用不锈钢楔形网作为过滤核心，支持压差和定时双模式全自动在线反冲洗，运行过程中不停机、不中断供水，过滤精度 10μm-2000μm 可调，单台处理流量 10-3000m³/h。我们做了 8 年自清洗过滤器，累计销售几百台，广泛应用于钢铁、化工、电力、农业灌溉等领域，支持根据客户工况非标定制。

一、产品概述

自清洗过滤器是一种利用滤网直接拦截水中杂质，去除悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。

与传统过滤器需要停机人工拆解清洗不同，自清洗过滤器实现了在线不停机自动清洗排污，当滤网内外压差达到设定值或到达设定时间时，系统自动启动反冲洗程序，电机带动钢刷 360 度刮扫滤网内壁，杂质随冲洗水通过排污阀排出，全程无需人工干预，无需停机断水。

我司生产的的自清洗过滤器涵盖 L 型（立式）、T 型（直通式）、F 型（角通式）、Y 型及矿用防爆型等多种结构形式，过滤精度 10μm-2000μm 可选，单台流量覆盖 10-3000m³/h，支持多台并联扩容，可根据客户水质、流量、压力、安装空间等工况非标定制。

相关推荐： 对于水质浊度较高、杂质颗粒较大的工况，可搭配浅层砂过滤器进行多级过滤；对于流量较小、精度要求高的场景，可选用袋式过滤器作为预处理。

二、工作原理

自清洗过滤器的运行过程分为正常过滤、自动反冲洗、复位三个闭环阶段，全程自动化运行，无需停机断水：

1. 正常过滤阶段

待过滤介质由进水口进入过滤器腔体，杂质被不锈钢楔形网内壁拦截，洁净水通过滤网从出水口流出。随着过滤持续进行，滤网内壁沉积的杂质逐渐增多，进出水口压差逐渐升高。

2. 自动反冲洗阶段

当进出水压差达到设定值（通常 0.03-0.1MPa）或到达设定清洗周期时，控制系统自动开启排污阀门，电机启动带动钢刷旋转，360 度刮扫滤网内壁沉积的杂质，杂质脱落后随冲洗水通过排污口快速排出设备。

采用多柱分体式四、核心技术参数结构的设备，单组滤网清洗时其余滤网继续正常过滤，实现24 小时不间断供水、不停机反冲洗。

3. 复位阶段

反冲洗过程持续 60-120 秒即可完成单组滤网清洗，清洗完成后排污阀自动关闭，设备即刻恢复正常过滤状态，循环往复，始终保持滤网洁净通透。

三、核心产品优势

1. 全自动运行，零人工值守

搭载 PLC 智能控制系统，支持压差自动触发、定时自动清洗、手动控制三种模式切换，可根据水质杂质含量自适应调节清洗频率，全程无需人工拆解滤网、无需手动排污，大幅降低人力运维成本。

2. 在线不停机清洗，不影响生产

采用多柱分体式过滤结构，单组滤网反冲洗时其余滤网继续正常过滤，实现不停机在线清洗，不会中断生产系统供水，完全满足连续生产作业需求，杜绝停机过滤带来的生产延误问题。

3. 高精度过滤，节水降耗

配备不锈钢楔形滤网，过滤精度可精准调控，最高可达 10μm，可有效拦截细微悬浮物颗粒。反冲洗采用本机净化后的洁净水源，无需外接反洗泵，单次清洗耗水量极低，节水效果显著；滤网可反复清洗复用，无需频繁更换耗材，使用寿命长。

4. 结构紧凑，安装便捷

设备结构紧凑、体积小巧、占地空间小，支持卧式、立式多种安装方式，适配狭小安装空间，管路对接简单，可快速接入现有供水系统，无需大幅改造管路。

5. 运行稳定，故障率低

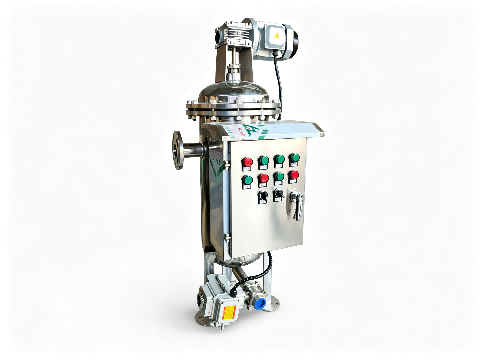

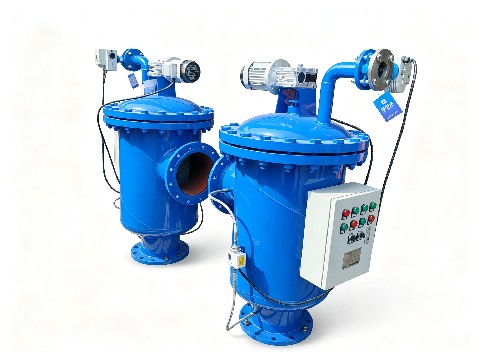

整机采用碳钢防腐或 304/316L 不锈钢材质，耐压性能优异，密封性能好，防水防尘防渗漏，电控系统稳定可靠，运行低噪音、无泄漏，日常仅需定期检查压差与电控系统状态即可。

四、核心技术参数

常规技术参数

以上为常规参数，特殊工况可根据需求非标定制。

五、应用领域

自清洗过滤器凭借全自动运行、不停机清洗、高精度过滤等优势，已广泛应用于以下行业和场景：

• 工业循环水：钢铁厂、化工厂、发电厂、炼油厂循环冷却水过滤
• 冷却水系统：中央空调冷却水、注塑机冷却水、空压机冷却水过滤
• 污水处理回用：中水回用、污水处理厂出水深度过滤、景观水循环过滤
• 农业灌溉：农田滴灌、喷灌、温室大棚灌溉前置过滤，保护滴头喷头
• 市政供水：自来水厂预处理、二次供水过滤、市政中水回用
• 石油化工：原油过滤、化工液体过滤、循环水旁滤
• 钢铁冶金：高炉冷却水、连铸冷却水、浊环水过滤
• 造纸纺织：造纸白水过滤、纺织印染用水过滤

• 煤矿井下：综采工作面供水、降尘系统、液压供水过滤（矿用防爆型）

六、选型指南

选择自清洗过滤器时，需重点确认以下参数：

1. 处理流量

根据系统总水量确定单台流量或多台并联数量，建议留 20%-30% 余量。

2. 过滤精度

根据后端设备要求和水质杂质粒径确定过滤精度：

• 保护喷嘴 / 滴头：建议 50-100μm
• 循环水旁滤：建议 100-200μm
• 纯水前置预处理：建议 20-50μm
• 粗过滤 / 大颗粒：建议 500-2000μm

3. 工作压力

根据系统管路压力确定设备耐压等级，常规 0.6MPa、1.0MPa、1.6MPa、2.5MPa 可选。

4. 材质选择

• 常规水处理：碳钢防腐即可
• 腐蚀性介质 / 食品医药：304 不锈钢
• 强腐蚀 / 海水 / 高温：316L 不锈钢

5. 控制方式

• 常规工况：压差 + 定时双模式
• 无人值守场景：全自动 PLC 控制

• 防爆环境：矿用防爆型电控

6. 与其他滤芯过滤器对比

7.选型计算示例

已知条件：

• 循环水量：800m³/h
• 杂质大小：200μm 以上主要大颗粒杂质和少量悬浮物
• 系统压力：0.6MPa

• 安装空间：有限，要求占地小

选型步骤：

步骤 1：确定过滤精度要求200微米，杂质主要主要大颗粒杂质和少量悬浮物，选用 200μm 精度的楔形网即可满足要求。

步骤 2：确定设备数量和型号总流量 800m³/h，留 20% 余量，按 960m³/h 选型。 选用 2 台YQZ-DN300 并联，单台流量 500m³/h，总流量 1000m³/h，满足要求。 （也可选用 1 台 YQZ-DN400，单台流量 800m³/h，但并联方式更灵活，一台检修时另一台可继续运行）

步骤 3：确定壳体材质常规循环水，无腐蚀性，选用碳钢防腐材质，性价比最高。

步骤 4：确定控制方式工业循环水现场，有人值班，选用压差 + 定时双模式控制即可。 压差设定 0.05MPa，定时设定 8 小时，两种方式任一触发即清洗。

最终选型：2 台YQZ-DN300 自清洗过滤器并联，精度 200μm，碳钢防腐，压差 + 定时+人工三模式控制。

七、安装与维护及故障排查

安装注意事项

1. 设备安装前应检查管路是否清洁，避免安装杂质进入设备，造成滤网堵塞或损坏
2. 设备进出水口方向应与管路水流方向一致，设备旁应预留不少于 500mm 的检修空间
3. 排污管应直接接入排污沟，管径不小于设备排污口径，避免反冲洗时污水外溢
4. 电控箱应安装在干燥通风处，避免潮湿和淋水，远离强电磁干扰源
5. 首次运行前应手动排气，确保腔体内充满水，避免电机空转
6. 设备进出口应安装压力表，便于观察压差变化
7. 设备进出口建议安装阀门，便于设备检修时隔离

日常维护

1. 定期检查进出水压差表读数，确认压差控制在正常范围，压差长期不上升可能是滤网破损
2. 定期检查排污阀动作是否灵活，有无堵塞或泄漏，排污阀是易损件，建议每年检查一次
3. 定期检查电控系统接线是否牢固，电机运转是否正常，有无异常噪音
4. 长期停用时应排空腔体内存水，保持设备内部干燥，防止锈蚀
5. 滤网每 1-2 年检查一次，如有破损或堵塞严重无法清洗，及时更换
6. 密封件每 2-3 年更换一次，防止老化泄漏

7. 冬季停用注意防冻，排空腔体内存水

常见故障排查

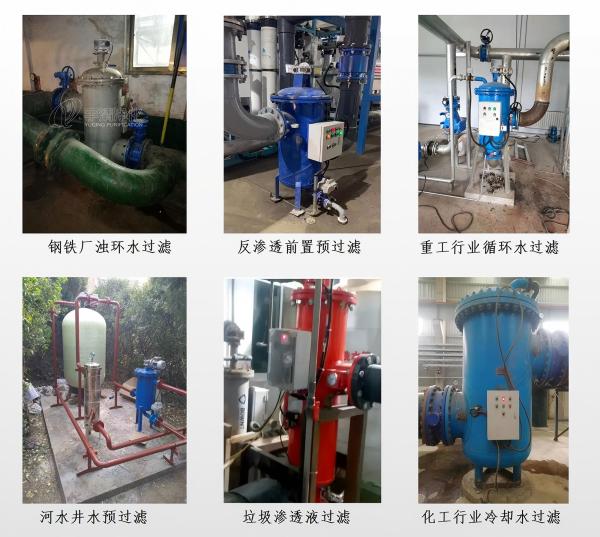

八、真实案例

案例 1：某钢铁厂循环冷却水系统

• 客户痛点：循环水浊度 80-120NTU，含氧化铁皮和油污，换热器频繁堵塞，每 15 天需停机清洗一次，严重影响生产
• 解决方案：选用 4 台 ZQX-300 自清洗过滤器并联，单台流量 500m³/h，精度 200μm，压差 + 定时双模式控制
• 运行效果：大颗粒杂质被有效拦截，换热器清洗周期从 15 天延长到 90 天，年减少停机损失约 80 万元
• 客户反馈：设备运行稳定，全自动运行无需人工维护，节水节电效果明显

案例 2：某农业园区滴灌系统

• 客户痛点：水源为河道水，杂质较多，滴头频繁堵塞，每年更换滴头费用高，灌溉不均匀
• 解决方案：选用 2 台 ZQX-150 自清洗过滤器，单台流量 100m³/h，精度 120μm，定时清洗模式
• 运行效果：滴头堵塞率降低 90% 以上，灌溉均匀度提升，每年节省滴头更换费用约 5 万元
• 客户反馈：设备操作简单，清洗效果好，彻底解决了滴头堵塞问题

案例 3：某煤矿矿井水

• 客户痛点：井下采掘作业面，所有带电部分全部防爆且有MA认证及防爆证
• 解决方案：采用1台煤矿用井下防爆自清洗过滤器，单台流量 200m³/h，精度 100μm
• 运行效果：反冲洗耗水量降低 70%，无需更换滤料，维护工作量大幅减少，出水水质稳定
• 客户反馈：效果明显，维护省心

相关产品： 农业灌溉场景也可选用农业灌溉过滤器；污水处理深度处理场景可搭配多介质过滤器进行多级过滤。

九、常见问题

Q1：自清洗过滤器反冲洗时会断水吗？

A：不会。采用多柱分体式结构，单组滤网清洗时其余滤网继续正常过滤，实现不停机在线清洗，全程不中断供水。

Q2：反冲洗耗水量大吗？

A：不大。单次反冲洗耗时 60-120 秒，耗水量仅为设备容积的 2-3 倍，远低于传统过滤器反冲洗耗水量，节水效果显著。

Q3：滤网需要经常更换吗？

A：不需要。不锈钢楔形网耐冲刷、耐腐蚀、不易破损，可长期反复清洗使用，正常使用寿命可达 5-8 年，日常无需频繁更换耗材。

Q4：设备可以处理腐蚀性液体吗？

A：可以。根据介质腐蚀性选择 304 或 316L 不锈钢材质，密封件选用对应耐腐蚀材质，可适配弱酸弱碱等腐蚀性液体过滤。

Q5：可以非标定制吗？

A：可以。新乡宇清净化支持非标定制，包括特殊流量、特殊压力、特殊材质、防爆电控、特殊接口尺寸等，可根据客户工况需求定制生产。

十、售后服务

新乡市宇清流体净化技术有限公司是一家专业从事过滤净化设备研发、生产、销售的厂家，拥有多年行业经验和雄厚技术储备：

• 厂家直供：自有生产车间，无中间商，价格优惠，报价快、货期短
• 品质保障：完善检验标准，每台设备出厂前严格试压试漏，降低设备故障率
• 非标定制：支持根据客户工况非标定制，满足各种特殊过滤需求
• 售后完善：专业技术团队提供安装指导、调试运行、维修保养等全流程服务
• 型号齐全：自清洗过滤器、浅层砂过滤器、叠片过滤器、保安过滤器、袋式过滤器、多介质过滤器等全系列产品一站式采购

咨询电话：15903037828（微信同号），欢迎来电咨询选型报价。
